SMT干貨 | X射線檢測在SMT貼片組裝中的作用

用于電路板組裝（PCBA）中的X射線檢測技術通常被稱為自動X射線檢測（AXI）技術，它是一種將X射線作為其來源的技術，用于檢測目標物體或產品的隱藏特征。如今，X射線檢測被廣泛應用于醫療、工業控制等諸多領域，同時，X射線檢測技術也廣泛應用于印制電路板檢測，尤其是組裝電路板。X射線檢測技術現已成為電路板組裝制造商進行質量控制的重要手段和方式之一。本文將從X射線檢測技術產生背景、X射線檢測原理、X射線檢測設備分類以及X射線檢測項目等方面詳細討論X射線檢測技術在電路板組裝過程中的重要性。

一、X射線檢測技術產生背景

近年來，隨著球柵陣列封裝（BGA），方形扁平無引腳封裝（QFN），倒裝芯片（flip chip）和芯片級封裝（CSP）等面陣列封裝廣泛應用于工業控制、通信等各個領域，使得焊點隱藏在封裝下面，從而，傳統檢測設備在印制電路板檢測中發揮的作用受到了極大的挑戰甚至限制。另外，由于表面貼裝技術（SMT）的出現和廣泛應用，電子元器件封裝和引線都變得更小，印制電路板具有更高的密度，包含更多的隱藏焊點和埋孔或盲孔，包括光學、超聲波和熱成像在內的傳統檢測方法已經無法滿足當代電子檢測要求。此外，隨著半導體元件封裝的小型化，元件的小型化趨勢也不容忽視。與其他檢測方法相比，X射線能夠滲入內部封裝并檢測焊點質量，這就是X射線檢測技術產生的背景。

二、X射線檢測技術原理

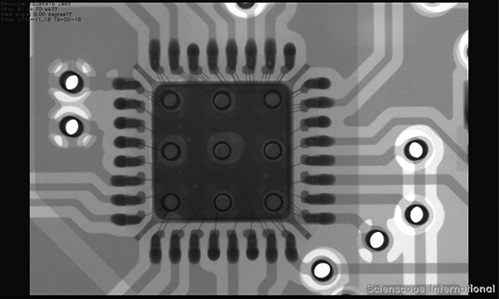

X射線具有顯著的特點，即材料吸收與其原子重量成比例的X射線量，并且所有材料根據其密度、原子序數和厚度不同，吸收不同量的X射線。一般來說，由較重元素制成的材料吸收更多的X射線并且容易成像，而由較輕元素制成的材料對于X射線更加透明。下圖即為X射線檢測樣圖。



由上圖可知，深黑色圖像是指由重元素組成的材料，而透明或相對白色的圖像是指由輕元素組成的材料。因此，X射線檢測擅長檢查隱藏的缺陷，包括開路、短路、錯位、電氣元件缺失等。

X射線檢測設備由以下三個元素組成：

a. X射線管

   X射線管能夠產生X射線。

b. 示例操作平臺

    示例操作平臺能夠與樣品一起移動，以便從不同的角度和放大倍數調節樣品，而且斜角檢查也可完成。

c. 探測器

    探測器能夠通過樣本捕捉X射線并將其轉換為用戶可以理解的圖像。

X射線檢測設備的工作原理都是通過X射線投影顯微鏡。首先，X射線發射管發射X射線，并穿過被檢測的電路板。然后，不同的材料根據材料和原子序數的不同而吸收不同量的X射線。最后，投影會在探測器上產生，密度越高，陰影越深。陰影程度將很大程度上靠近X射線管，反之亦然。

因此，理想的X射線檢測系統必須能夠產生清晰的X射線圖像，以提供缺陷分析過程中的信息。為了達到這個目標，X射線檢測系統必須具有足夠的放大倍數來滿足當前和未來的需求。此外，為了能夠分析球柵陣列封裝和芯片級封裝焊接質量，X射線檢測系統必須能夠提供斜角檢測功能，以便更詳細地分析焊點在尺寸和厚度方面的信息。如果沒有這一功能，只能從電路板正上方對焊點進行檢查，大量的檢測信息便會丟失或忽略。

三、X射線檢測設備分類

X射線檢測設備主要分為二維（2D）系統和三維（3D）系統兩大類。無論是二維還是三維系統，所有X射線檢測設備均可以脫機操作，除常規檢測外，設備還能夠進行拼板檢測和抽樣檢測。離線設備便于在裝配線的任何階段對電路板進行檢測，并且易于再次返回裝配線。有些X射線檢測設備是在線使用的，此時，大部分設備都放在回流焊接之后。選擇在線還是離線設備取決于應用和檢查量。一般來說，在線設備適用于數量多、復雜程度高、基于額外成本和安全要素類型更改較少的應用。不過，在線X射線檢測設備基本上是組裝生產線上進行最慢的流程，會降低制造線容量。因此，即使在高容量應用中，結合成本考慮，離線檢測設備也可用于進行拼板檢查。

二維X射線檢測系統能夠同時顯示電路板兩面所有組件的2D圖像，這與用于檢查骨折情況的醫療應用相類似。三維X射線檢測系統能夠通過重建一系列2D圖像從而生成截面圖像，這與醫療應用CT一樣。除了橫斷面檢測之外，3D系統還有另一種功能，即層壓成像，通過組合橫截面積的圖像并從其他橫截面消除圖像以重建某個橫截面積的圖像來執行檢查過程。2D系統可以在線或離線運行，所以可以進行X射線層析。但是，在線方法通常會花費更多時間。具有CT功能的X射線檢測系統能夠脫機完成，因?yàn)樾枰S多2D圖像和復雜的算法，因此需要花費幾分鐘的時間?？偨Y(jié)下來，CT型X射線檢查系統僅用于不太重要的專業研究分析應用。其他2D和3D系統必須獲得最少時間和最佳圖像的特權，以降低檢測成本。

四、X射線管——X射線檢測設備的核心

作為X射線檢測設備的核心，X射線管的選擇對于最終檢測起到了至關重要的作用。目前，X射線管可以分為開放管和封閉管兩類。在選擇X射線管類型時，必須考慮以下因素：

a. 分辨率和使用壽命

    X射線管類型與檢測設備的分辨率和使用壽命相關，分辨率越高，用戶就會看到更復雜細膩的細節。如果目標檢測的規模較大，那么選擇分辨率相對較低的設備時無關緊要。不過，就BGA和CSP而言，需要2μm或更小的分辨率。

b. 檢測目標類型

    檢測目標類型在影響樣品與X射線管焦點之間的距離方面發揮作用，最終將影響檢測設備的放大時間。檢測目標類型主要有：穿透型和反射型。

c. X射線電壓和功率

    X射線管的穿透能力與電壓成正比。當電壓較大時，可以檢查密度和厚度較高的物體。當檢測目標是單面板時，可以選擇低電壓設備。但是，當檢測目標是多層板時，需要高電壓。對于一定的電壓，圖像清晰度與X射線管功率成正比。

總而言之，X射線檢測技術為表面貼裝技術檢測方法帶來了新的革命，它被PCBA制造商視為進一步提高組裝制造工藝和產品質量的最佳選擇。
