可穿戴醫療設備電路板組裝服務 - 微泰醫療案例研究
作者: 迅得電子
發布日期: 2019-09-04 13:26:00
客戶檔案
客戶名稱：微泰醫療器械（杭州）有限公司（以下簡稱“微泰”）
組裝產品：主板
應用產品：胰島素泵
產品屬性：可穿戴設備
產品領域：醫療
微泰醫療器械（杭州）有限公司，主要從事第二、三類醫療器械研發、生產、銷售及維護。依靠國際化的管理團隊和強大的核心技術優勢（技術團隊來自美國硅谷和國內著名企業），微泰醫療致力于成為一家以糖尿病為主的各類慢性病的監測和治療器械領域的創新型、市場化的高新技術企業。其貼敷式智能胰島素泵是國內首創、國際領先的人工胰臟系統。
合作背景
微泰醫療委托其他電子組裝服務制造商貼裝的電路板良率低，元器件燒錄不良，嚴重影響產品的可靠性。本著研發高可靠性醫療產品的初心，微泰從未放棄過尋找國內專業電子組裝服務制造商。2019年6月微泰聯系迅得返修一批良率低的電路板，這也是微泰與迅得的首次合作。項目過程中，微泰看到了迅得電子組裝技術方面的能力和高質量要求，將其中一款主板的組裝業務委托迅得處理。
組裝需求

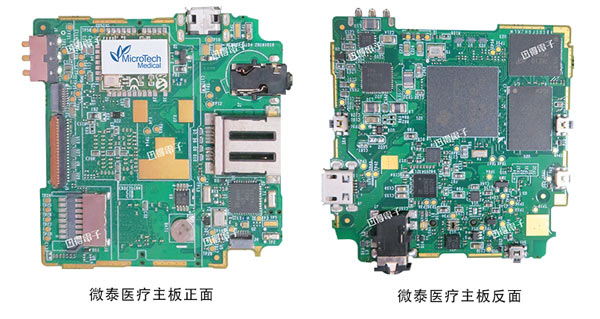

微泰醫療這款主板組裝精密度較高，貼片物料種類高達90種，單0201尺寸料件就有32種。除TPS65217DRSL（0.4pitch QFN）、TLV320AIC3106IZQE（0.5pitch BGA）、MT29F2G08ABAEAH4-IT:E（0.8pitch BGA）、AM3354BZCZ100（0.8pitch BGA）及BG連接器BG-00、音頻連接器AUDIO-EAR-3F37-10、BM78SPP05、電池連接器BATTCON-WKBAV029-A31-1505等組裝難度較高的料件外，還有underfill膠100%填充工藝需求。
具體組裝規格參數如下表所示：
| 組裝規格 | 參數 |
|---|---|
| PCB尺寸 | 100mm×100mm |
| PCB板來源 | 微泰提供 |
| PCB最小孔徑 | 0.2mm |
| 板厚 | 1.0mm |
| 表面處理 | 化學鎳金 |
| 訂購數量 | 1000 |
| 單雙面 | 雙面 |
| 貼片物料種類 | 90 |
| SMD貼片焊盤數 | 1646 |
| BGA/QFN/LCC種類 | 4 |
| BGA最小pitch | 0.4mm |
| 最小料件尺寸 | 0201 |
| 料件來源 | 微泰提供 |
| BGA底部是否填膠 | 是 |
| 是否分板 | 是 |
| 是否測試 | 是 |
| 是否IC燒錄 | 否 |
| 是否噴涂三防漆 | 否 |

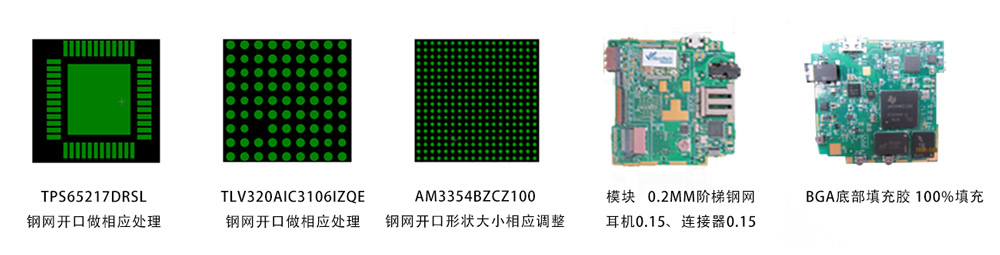

針對組裝難度較高的料件，我們采用如下解決方案：
微泰遵循迅得常規訂單處理流程，在預期時間內收到了高質量組裝電路板。具體流程如下：
①微泰使用迅得在線計價系統提交報價。
②迅得第一時間報價，有效溝通，協助微泰下單。
③微泰下單后，貼裝服務進入迅得ERP系統。客戶可隨時了解生產進程，明確生產流程，保證生產高效進行。
④微泰提供的PCB板和料件到位后，SMT貼片組裝開始。依次經過焊膏印刷、SPI、料件貼裝、回流焊接、AOI等步驟，PCB組裝完成。
合作結果與客戶評價
此次項目中，迅得為微泰共貼裝992片電路板，生產完畢后檢驗有1片未達要求，迅得第一時間對未達標電路板進行了返修。該批次電路板在BGA燒錄軟件測試、開機驗證以及電子產品跌落實驗中達到99.99%良率。微泰對首次合作即達99.99%產品良率的結果很滿意，他們十分認可迅得的產品質量和服務，并希望建立長期合作關系。
 |
"迅得組裝品質很好，貼裝0201器件水平熟練。業務部和生產部大力配合，保證了這批主板的質量和交付時間，我們十分滿意此次合作。期待未來迅得能帶給我們更多驚喜。" |
