SMT課堂 | 貼片加工時的開關操作方法及應用SMT貼片的優點

貼片加工是電子行業的一種加工工藝，是電子組裝的重要步驟。可能有很多朋友對它不了解，今天小迅就來給大家介紹一下貼片加工時的開關怎么使用，以及SMT加工有哪些優點。希望能夠成為你了解電子生產行業的重要參考。

SMT貼片加工的優點

有的人可能會問：貼個電子元器件為什么要做到這么復雜呢？這其實是和我們的電子行業的發展是有密切的關系的。如今，電子產品逐步追求小型化，以前使用的穿孔插件元件在體積上無法縮小。另外，電子產品功能也在不斷追求完整，所采用的集成電路（IC）已無穿孔元件，特別是大規模、高集成IC，不得不采用表面貼片元件。

產品批量化，生產自動化，廠方要以低成本高產量，出產優質產品以迎合顧客需求及加強市場競爭力，尤其在電子元件的發展，集成電路（IC）的開發，半導體材料的多元應用等方面都得到了巨大的發展。

電子科技革命勢在必行，這也是國際潮流。可以想象，在Intel，AMD等國際中央處理器中，圖象處理器件的生產商的生產工藝精進到20幾個納米的情況下，SMT這種表面組裝技術和工藝的發展也是不得以而為之的情況。

SMT貼片加工有如下優點：

?組裝密度高；

?電子產品體積??；

?重量輕；

?可靠性高；

?抗振能力強；

?焊點缺陷率低；

?高頻特性好。

貼片元件的體積和重量只有傳統插裝元件的十分之一左右，一般采用SMT之后，電子產品體積能夠縮小40%到60%，重量減輕60%到80%。同時，減少了電磁和射頻干擾。易于實現自動化，提高生產效率。有利于將成本降低30%到50%。節省材料、能源、設備、人力、時間等。

SMT加工廠是專業的貼片加工廠，對于一些焊接方法我們需要多方面的結合，也需要對不同的技術進行匯總，因此有必要在這里給大家介紹一些關于焊接方法的知識。

第一、貼片阻容元件相對容易焊一些，可以先在一個焊點上點上錫，然后放上元件的一頭，用鑷子夾住元件，焊上一頭之后，再看看是否放正了；如果已放正，就再焊上另外一頭。

第二、在焊接之前先在焊盤上涂上助焊劑，用烙鐵處理一遍，以免焊盤鍍錫不良或被氧化，造成不好焊，芯片則一般不需處理。

第三、開始焊接所有的引腳時，應在烙鐵尖上加上焊錫，將所有的引腳涂上焊劑使引腳保持濕潤。用烙鐵尖接觸芯片每個引腳的末端，直到看見焊錫流入引腳。在焊接時要保持烙鐵尖與被焊引腳并行，防止因焊錫過量發生橋接。

第四、用鑷子小心地將PQFP芯片放到PCB板上，注意不要損壞引腳，使其與焊盤對齊，要保證芯片的放置方向正確。

第五、焊完所有的引腳后，用焊劑浸濕所有引腳以便清洗焊錫。

貼片加工時的開關如何使用

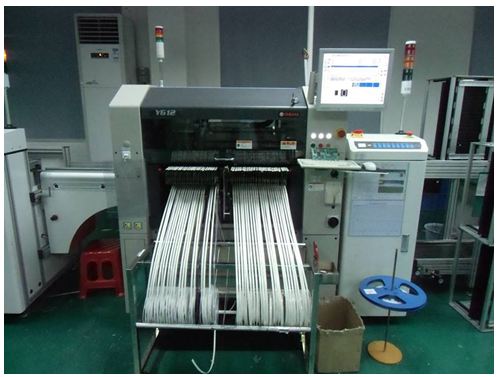

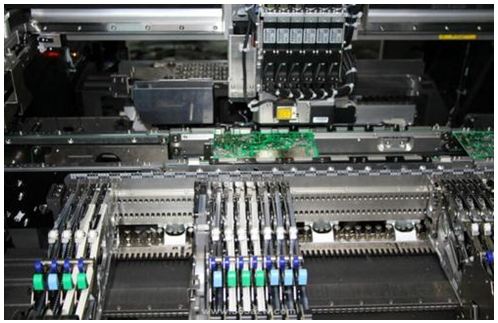

SMT加工是目前電子組裝行業里的一種技術和工藝，它將傳統的電子元器件壓縮成為體積只有幾十分之一的器件，從而實現了電子產品組裝的高難度、高可靠、小型化、低成本，以及生產的自動化，與它相關的組裝設備被稱為SMT設備，作為SMT里關鍵的設備， SMT加工貼片機的很多知識，你都要有所了解。我們來談談SMT貼片機的開關知識。

SMT貼片機的開關分為緊急開關和一般停止開關，兩者是有區別的，不能隨便使用。

緊急開關就是在緊急的情況下使用的，例如危及生命或者可能發生撞壞機器的風險時，我們就要使用緊急開關，如果你在機器正常運轉時也使用緊急開關，就會立即切斷機器的所有伺服電源，機器會立即停止運轉。而如果你選擇的是一般停止開關，機器就會在完成它的步驟之后再停止。

我們舉一個例子，假如機器正在吸料，機器肯定是要在貼片完成之后再停止。這時，如果你按緊急開關，機器就會立即停止吸料，那顯然不能達到我們的工作目的的。因此，我們在使用SMT加工貼片機時，對于它的開關問題也不能忽視。
